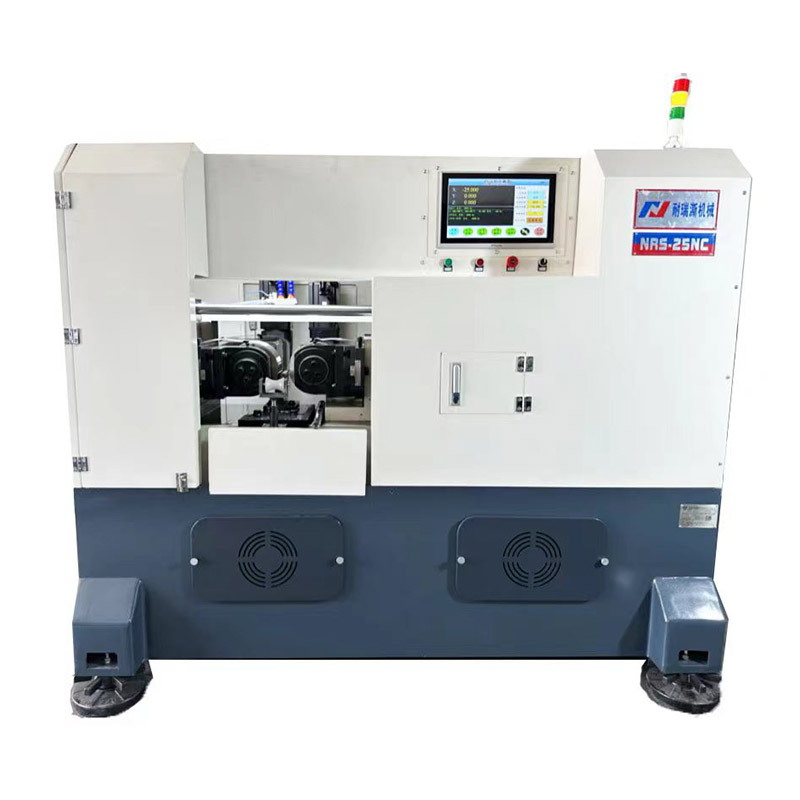

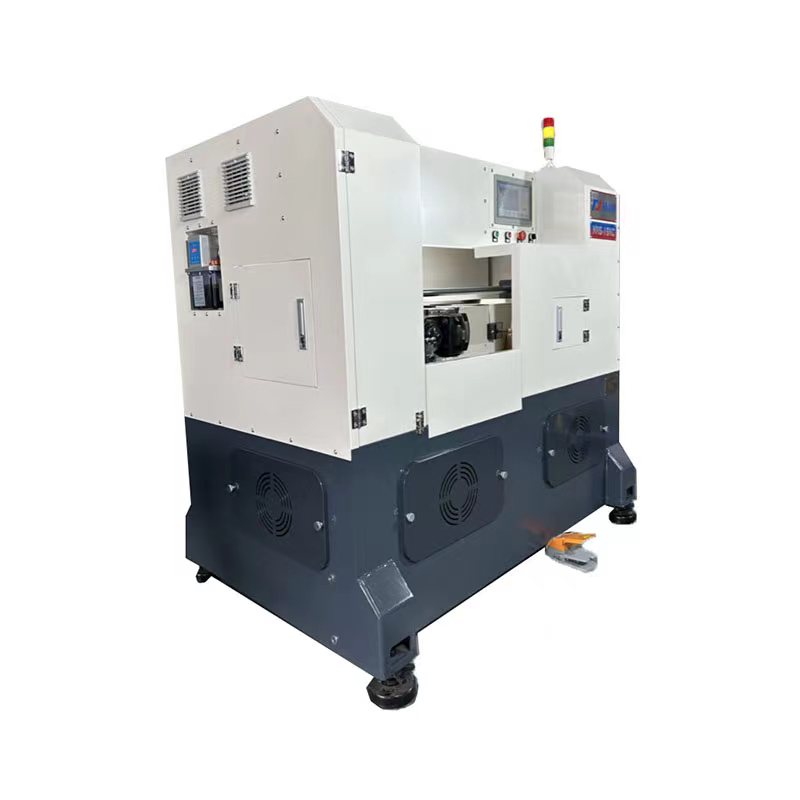

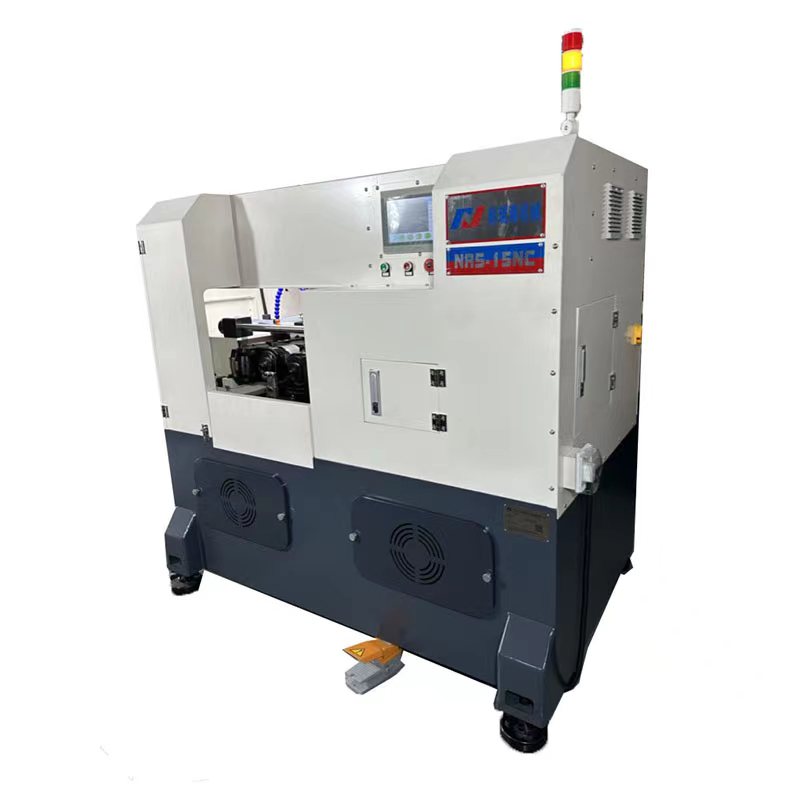

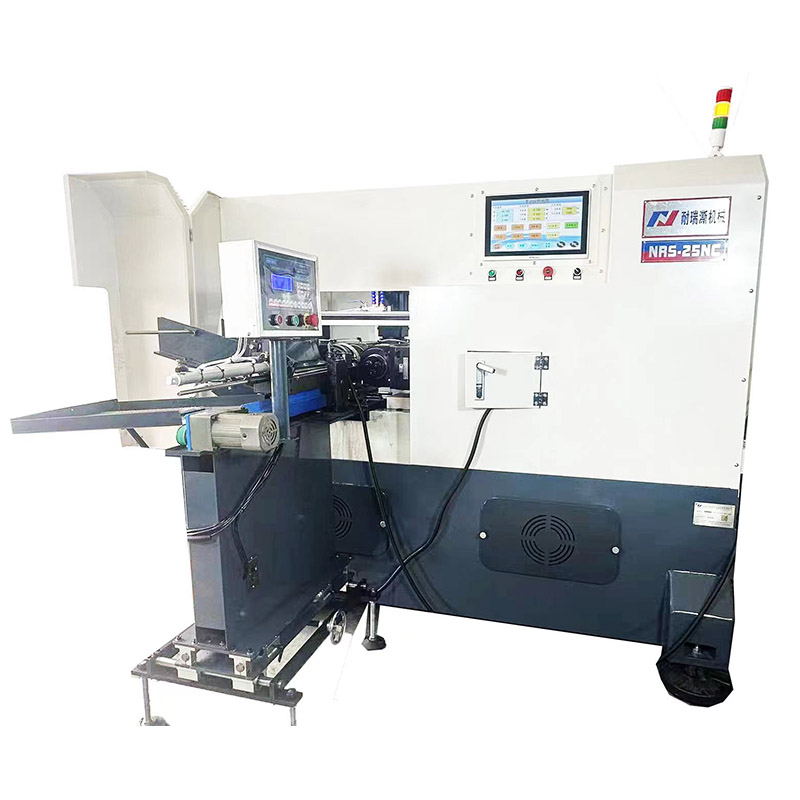

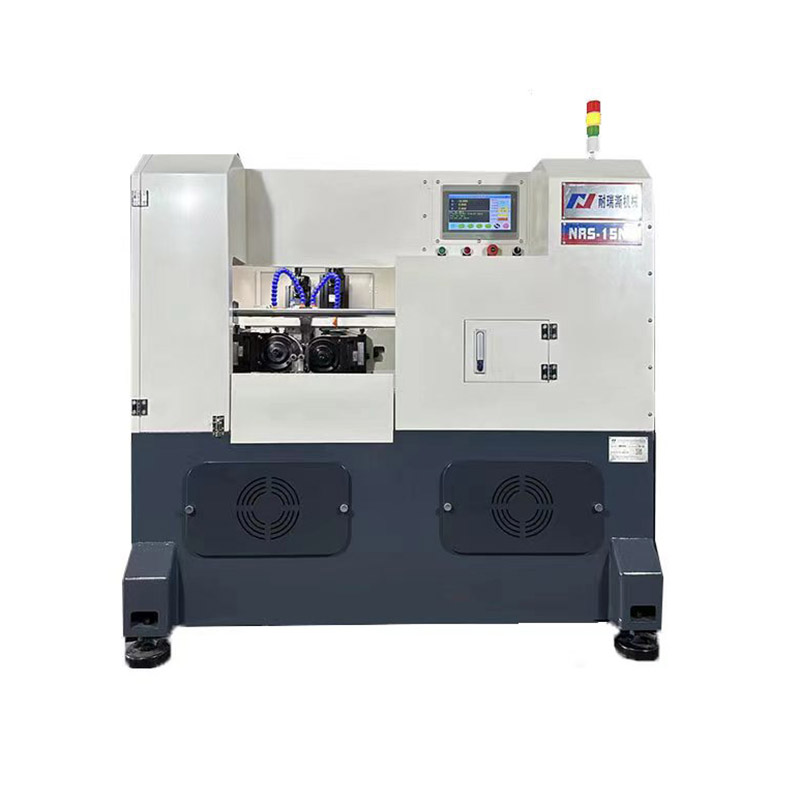

CNC servo-motor haria ijezteko makina

CNC servo-motor haria ijezteko makina

I.a, CNC hari ijezteko makina honen ezaugarri nagusiak:

   A. Eredu kodea Servo Motor Drive da, gehienezko irteera 30tons.

  B. Hurrengo piezak roller motaren arabera egin daitezke:

   1. [Feedan]: maiz erabiltzen da 55 ° eta 60 ° triangelu haria, CNC haria ijezitzeko makina pieza prozesatu daiteke:

       Diametroa ≤φ80mm, 8.0mm pitch≤, gehienezko luzera 150mm da

  2.. [Jarioan] maiz erabiltzen da 55 ° eta 60 ° triangelu hari tonua ≤8.0mm, luzera eta diametroa doakoa da

C. Egiturazko ezaugarriak: bi arrabolen ardatzak Servo Motors-ek bultzatzen ditu, eta feed ardatza servo motorrek jaurtitzen dute

     Bead hagaxka jarioan transferitzea.

D. Ijezketa makina honek hortzetako produktu ugari ere prozesatu ditzake, hala nola: harra hortzak, trapezuzko hortzak, baloia

   Torlojua, ijezketa, arduraduna, biribilketa zirrikitua, etab. Marrazkiaren azaleraren arabera zehaztu behar da.

II, zehaztapen teknikoak:

 1. Ijezketa hariaren kanpoko diametroa: φ3 ~ φ80mm

 2. Rolling haria zelaia: 0,6 ~ 8,0 mm

 3. Mahaiaren abiadura: 10 ~ 60RPM (Stepless Speed ​​Regulation)

 4. Kanpoko alanbrearen kanpoko diametroa (Max): φ210mm, Giltza tamaina 20 * 8mm / mm.

 5. Makina kanpoko diametroa: φ75mm (H7)

 6. HARTZEKO ZERBITZUAREN ZERBITZUAREN ZABALA: Luzea 150mm-ra erabil daiteke, piezaren eskaeraren arabera

 Honekin, - zehaztapen ohiko orokorrak 35, 40, 50, 60, 70, 100mm dira

  7. Bi ardatzeen arteko gehienezko distantzia: 280mm

 8. Bi ardatzeen arteko gutxieneko distantzia: 180mm

 9. MAXIMUMIKO PRESIOA: 30TON

 10. Roller drive zaldi potentzia: 11kw

 11. Elikatu Propultsioaren zaldi potentzia: 5,5kw

 12. Altuera lurretik lurretik Roller Center: 1050mm

 13. Solairuaren eremua: 2100lmm * 1600wmm * 2100hmm

 14. Pisu garbia: 3200 kg; Pisu gordina: 3000kgs
